鏜床T618 TPX6111B/1/2/3 TPK611C鏜銑床
時間:2016-10-21 10:27 來源:sicainsurance.com 作者:鏜床
鏜床T618 TPX6111B/1/2/3 TPK611C鏜銑床采用單立柱、側掛箱的布局形式，工作臺采用四點定位、手動回轉的自動形式。XYZ軸由數控系統控制，可實現三軸聯動。本鏜銑床的鏜軸伸縮以及平旋盤旋轉采用伺服電機控制，可實現自動加工。
|
技術參數 |
UNIT |
TPK611C |
|
主軸直徑 |
MM |
Ø110 |
|
工作臺縱向行程Z |
MM |
1350 |
|
工作臺橫向行程X |
MM |
1250 |
|
主軸箱垂直行程Y |
MM |
900 |
|
鏜床T618 TPX6111B/1/2/3 TPK611C鏜銑床的鏜軸軸向行程W |
MM |
550 |
|
最大鏜孔直徑 |
MM |
Ø240 |
|
最大鉆孔直徑 |
MM |
Ø50 |
|
主軸的最大需用扭轉力矩 |
N.M |
1100 |
|
工作臺尺寸 |
MM |
1320×1010 |
|
工作臺最大承重 |
KG |
2500 |
|
主軸中心線至工作臺距離 |
MM |
5-905 |
|
主軸錐度 |
|
BT50 |
|
平旋盤最大加工直徑 |
MM |
630 |
|
鏜床T618 TPX6111B/1/2/3 TPK611C鏜銑床的平旋盤進給量范圍 |
MM/MIN |
0.2-330 |
|
快速進給速度 |
MM/MIN |
5000 |
|
主軸轉速范圍 |
RPM |
12-1100 |
|
平旋盤轉速范圍 |
RPM |
4-130 |
|
進給量范圍 |
MM/MIN |
0.5-1000 |
|
主軸電機功率 |
KW |
11/15 |
|
定位精度 |
MM |
0.02/500 |
|
重復定位精度 |
MM |
0.014/500 |
|
外形尺寸 |
MM |
5375×2995×3035 |
|
整機重量 |
KG |
12300 |
可根據要求定做。TPX6111B/1、TPX6111B/2、TPX6111B/3、T618型臥式鏜銑床適用于較大型箱體件的鉆、擴、鏜、鉸孔、銑平面、锪平面、車螺紋等切削加工。機床主軸剛性好，適合強力切削，標準配置機床帶有后立柱，可實現高精度深孔加工。主軸可選用ISO7:24No50錐孔，可自動裝卸刀。
|
TPX6111B/1鏜床主要技術參數 |
|
鏜床T618 TPX6111B/1/2/3 TPK611C鏜銑床的主軸直徑 |
Ø110 |
|
主軸最大扭轉力矩（NM） |
1225 |
|
平旋盤最大扭轉力矩（NM） |
1960 |
|
主軸可承受最大軸向抗力（N） |
12250 |
|
主軸內孔錐度 |
莫氏6號 |
|
工作臺行程 |
縱向 |
1000 |
|
橫向 |
900 |
|
主軸中心線距工作臺面距離 |
最大 |
1100 |
|
最小 |
0 |
|
主軸最大行程 |
600mm |
|
平旋盤徑向刀架最大行程 |
180mm |
|
工作臺可承受最大重量 |
3500 |
|
主軸轉速級數 |
22級 |
|
鏜床T618 TPX6111B/1/2/3 TPK611C鏜銑床的主軸轉速范圍 |
8-1000r/min |
|
平旋盤轉速級數 |
18級 |
|
平旋盤轉速范圍 |
4-200r/min |
|
工作臺工作面積（長x寬）（mm×mm） |
1100×960 （1250×1100） |
|
主軸、主軸箱、工作臺縱、橫快速移動速度 |
2500mm/min |
|
工作快速回轉速度 |
1r/min |
|
主軸每轉主軸、主軸箱、工作臺進給量級數 |
在主軸高低速檔各18級 |
|
平旋盤每轉、平旋盤滑塊、主軸箱、工作臺縱、橫向進給級數 |
18級 |
|
平旋盤每轉、平旋盤滑塊、主軸盤、工作臺縱、橫向進給范圍 |
0.08-12mm |
主軸每轉主軸、主軸箱、工作臺縱、橫向進給量范圍
主軸在8-400/min時 |
0.04-6mm |
|
主軸在500-1000/min時 |
0.01-1.88mm |
|
鏜床T618 TPX6111B/1/2/3 TPK611C鏜銑床的測量系統讀數精度 公制 |
0.005mm |
|
鏜孔精度 |
IT7 |
|
鏜孔表面粗糙度 |
3.2-1.6 |
|
規范 |
鏜孔直徑Ø50-Ø240mm，鏜刀刀尖距主軸原始位置≤450mm |
|
機床外形尺寸（長×寬×高）（mm×mm×mm） |
4910×2454×2950 |
|
機床重量（約）kg |
11500 |
|
參數項目 |
|
TP×6111B/2鏜床 |
|
鏜軸直徑 |
mm |
110 |
|
主軸錐孔 |
- |
Morse No6(可選ISO 7:24 No50)optional |
|
主軸最大紐矩 |
N.m |
1225 |
|
平旋盤最大紐矩 |
N.m |
1960 |
|
主軸最大軸向抗力 |
N |
12250 |
|
主軸最大行程 |
mm |
600 |
|
鏜床T618 TPX6111B/1/2/3 TPK611C鏜銑床的主軸轉速級數 |
- |
22 |
|
主軸轉速范圍 |
r/min |
8-1000 |
|
平旋盤滑塊行程 |
mm |
180 |
|
工作臺工作面積 |
mm |
1400×1200 |
|
工作臺可承受最大重量 |
kg |
4000 |
|
主軸中心線至工作臺面距離 |
mm |
900 |
|
mm |
0 |
|
鏜床T618 TPX6111B/1/2/3 TPK611C鏜銑床的工作臺行程 |
mm |
1000 |
|
mm |
1250 |
|
主軸、主軸箱、工作臺縱橫向快速 |
mm/min |
2500 |
|
主軸每轉主軸、主軸箱、工作臺進給量范圍 |
mm/r |
0.04-6/0.01-1.88 |
|
主軸、主軸箱、工作臺滑塊進給量范圍 |
mm\min |
- |
|
主電機功率 |
kw |
7.5 |
|
機床外形尺寸 |
mm |
4910 |
|
2870 |
|
2750 |
|
機床重量 |
kg |
14500 |
|

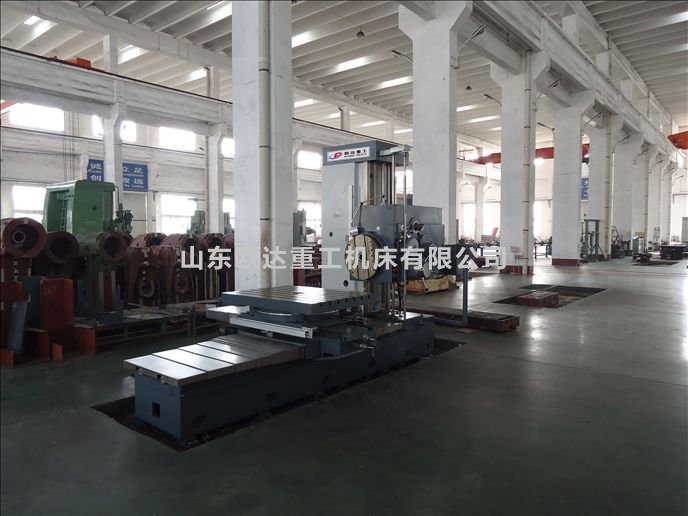

參數項目 |
|
TP×6111B/3 |
|
鏜軸直徑 |
mm |
110 |
|
主軸錐孔 |
- |
Morse No6(可選ISO 7:24 No50)optional |
|
主軸最大紐矩 |
N.m |
1225 |
|
平旋盤最大紐矩 |
N.m |
1960 |
|
主軸最大軸向抗力 |
N |
12250 |
|
鏜床T618 TPX6111B/1/2/3 TPK611C鏜銑床的主軸最大行程 |
mm |
600 |
|
主軸轉速級數 |
- |
22 |
|
主軸轉速范圍 |
r/min |
8-1000 |
|
平旋盤滑塊行程 |
mm |
180 |
|
工作臺工作面積 |
mm |
1600×1300 |
|
工作臺可承受最大重量 |
kg |
5000 |
|
鏜床T618 TPX6111B/1/2/3 TPK611C鏜銑床的主軸中心線至工作臺面距離 |
mm |
1200 |
|
mm |
0 |
|
工作臺行程 |
mm |
1400(不帶后拉柱) |
|
mm |
1600 |
|
主軸、主軸箱、工作臺縱橫向快速 |
mm/min |
2500 |
|
主軸每轉主軸、主軸箱、工作臺進給量范圍 |
mm/r |
0.04-6/0.01-1.88 |
|
主軸、主軸箱、工作臺滑塊進給量范圍 |
mm\min |
- |
|
主電機功率 |
kw |
7.5 |
|
機床外形尺寸 |
mm |
5120 |
|
3380 |
|
3100 |
|
機床重量 |
kg |
18000 |
|
參數項目 |
|
TPX6111B/4 |
|
主軸直徑 |
mm |
110 |
|
主軸最大扭轉力矩 |
NM |
1225 |
|
平旋盤最大扭轉力矩 |
Nm |
1960 |
|
鏜床T618 TPX6111B/1/2/3 TPK611C鏜銑床的主軸可承受最大軸向抗力 |
N |
12250 |
|
主軸內孔錐度 |
-- |
莫氏6號 |
|
工作臺行程 |
-- |
可根據用戶要求改裝 |
|
縱向 |
mm |
1000帶后立柱，1400不帶后立柱 |
|
橫向 |
mm |
2500 |
主軸中心線至工作臺面距離
最大 |
mm |
1500 |
|
最小 |
mm |
0 |
|
主軸最大行程 |
mm |
600 |
|
平旋盤徑向刀架最大行程 |
mm |
180 |
|
工作臺可承受最大重量 |
KG |
5500 |
|
主軸轉速級數 |
-- |
22級 |
|
鏜床T618 TPX6111B/1/2/3 TPK611C鏜銑床的主軸轉速范圍 |
r/min |
8-1000 |
|
平旋盤轉速級數 |
-- |
18級 |
|
平旋盤轉速范圍 |
r/min |
4-12 |
|
工作臺工作面積（長*寬） |
mm |
1300*1800 |
|
主軸、主軸箱、工作臺縱、橫快速移動速度 |
mm/min |
2500 |
|
工作快速回旋速度 |
r/min |
1 |
|
主軸每轉主軸、主軸箱、工作臺進給量級數 |
-- |
在主軸高低速檔各18級 |
|
平旋盤每轉、平旋盤滑塊、主軸箱、工作臺縱橫向進給級數 |
-- |
18級 |
|
平旋盤每轉、平旋盤滑塊、主軸箱、工作臺縱橫向進給范圍 |
|
0.08-12 |
|
mm |
|
主軸每轉主軸、主軸箱、工作臺縱、橫向進給量范圍（主軸在8-400/min時） |
mm |
0.04-6 |
|
主軸每轉主軸、主軸箱、工作臺縱、橫向進給量范圍（主軸在500-1000/min時） |
0.01-1.88 |
|
測量系統讀數精度 公制 |
mm |
0.005 |
|
鏜孔精度 |
-- |
1T7 |
|
鏜床T618 TPX6111B/1/2/3 TPK611C鏜銑床的鏜孔表面粗糙度 |
-- |
3.2-1.6 |
|
規范 |
鏜孔直徑50-240mm，鏜刀刀法矩主軸原始位置≤450mm |
|
機床外型尺寸 |
mm |
4910*4150*3470 |
|
機床重量 |
KG |
19000 |
|
T618鏜床主要技術參數 |
|
主軸直徑 |
85毫米 |
|
主軸內孔錐度 |
莫氏5號 |
|
主軸最大行程（快速移動時400毫米） |
500毫米 |
|
最經濟鏜孔直徑 |
200毫米 |
|
主軸中心線距工作臺面最大距離 |
800毫米 |
|
鏜床T618 TPX6111B/1/2/3 TPK611C鏜銑床的最小距離 |
0 |
|
主軸轉速種數 |
18種 |
|
主軸轉速范圍 |
8-1000轉/分 |
|
主軸每轉主軸、主軸箱、工作臺進給量種數 |
9種 |
|
主軸每轉主軸、主軸箱、工作臺進給量范圍 |
0.04-4.4毫米 |
|
可拆式平旋盤進給量范圍 |
0.058-6.38毫米/轉 |
|
工作臺行程 縱向 |
1100毫米 |
|
橫向 |
850毫米 |
|
工作臺、工作面面積 |
1050×9008毫米 |
|
鏜床T618 TPX6111B/1/2/3 TPK611C鏜銑床的主軸快速移動 |
1.8米/分 |
|
主軸箱及工作臺快速移動 |
1.8米/分 |
|
主電動機功率 |
5.5千瓦 |
|
主電動機轉速 |
1500轉/分 |
|
快速移動電動機功率 |
2.2千瓦 |
|
快速移動電動機轉速 |
1500/轉/分 |
|
機床外形尺寸（長×寬×高） |
4062×1775×2370毫米 |
|
機床重量 |
8噸 |
|
