噴霧干燥生產流程及技術要點
作者：admin 發布日期：2017/2/8 關注次數：
二維碼分享
噴霧干燥是通過將泥漿噴灑成霧狀細滴，并立即和熱氣接觸，使霧滴中的水分能在很短時間內(幾秒至十幾秒)蒸發，從而得到干燥粉料的方法。
一、噴霧干燥過程工序組成
泥漿的噴霧干燥過程主要由如下幾個工序組成：
1、泥漿的制備與輸送
2、熱源的發生與熱氣流的供給
3、霧化與干燥
4、干粉收集與廢氣分離。

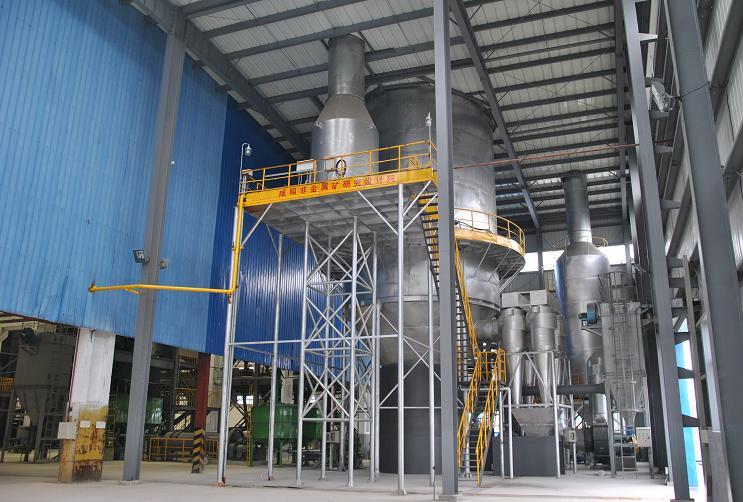

它采用以噴霧干燥塔為主體，并附有泵、排風機與收集細粉的旋風分離器等設備構成的機組來完成整個過程(如下圖所示)。
二、噴霧干燥的操作要點及說明
1、泥漿的制備與輸送 操作時，泥漿由泵壓人干燥塔的雰化器中，霧化器將泥漿霧化成細滴，然后被通入干燥塔內的熱空氣（400~500℃）干燥脫水，獲得的仍然含有一定水分的固體顆粒進入干燥塔的底部，從出口處卸出，而帶有微粉及水蒸氣的空氣經旋風分離器收集微粉后從排風機排出。
2、熱源的發生與熱氣流的供給 干燥設備的熱源常為油、煤氣、煤炭燃燒后的熱空氣。因陶瓷泥漿不是熱敏性材料，為提高干燥塔的熱效率，熱氣進入塔內的溫度應可達400～500℃。由于直接燃燒的煙氣溫度高達1000℃以上，所以需混合部分冷氣來降低熱空氣的進塔溫度。
3、霧化與干燥方式及選擇依據
噴霧干燥法依造霧方法可以分為壓力法、氣流法和離心法三種；而每一種依熱空氣和物料流動形式又可分成逆流式與順流式兩大類。
目前陶瓷工業采用較多的是壓力混合流法(霧化器為噴嘴)和離心順流法(霧化器為離心回轉盤)兩種，前者熱能利用率高，噴嘴霧化器的結構簡單，拆換容易，但噴嘴的直徑小，易磨損和堵塞。然而，離心式噴霧盤的結構較復雜，加工要求嚴格，維修困難，但在連續操作時的可靠性高，不易磨損和堵塞。
確定霧化方式時應從干粉質量要求、操作的靈活性、設備維護和加工的要求、成本等方面全面考慮。當壓制尺寸較大、坯體較厚和采用高速壓機壓制時，希望粉料容易排出空氣和填滿裝腔，要求粉料的粒徑稍粗些，顆粒尺寸分布范圍寬些，堆積密度大些。選用壓力霧化易于滿足這些要求。若對粉料的顆粒大小及分布要求不嚴(如用噴霧粉料和泥漿調制成可塑泥料)，則可優先考慮離心噴霧工藝，因?yàn)樵摴に嚨倪m應性強，即使泥漿性能和進漿量發生變化也仍能產生良好的霧化效果。
4、干粉收集與廢氣分離。從廢氣中對細粉回收的效果將直接影響噴霧干燥的經濟指標。陶瓷泥漿噴霧干燥后廢氣溫度高達45~90℃，一般采用旋風分離器作分離設備，而不用袋式過濾器。
三、噴霧干燥的操作條件
影響干粉性能(水分、細度)和干燥效率的主要因素如下：
1、 泥漿性能、濃度和進漿量。
泥漿含水量過高時，燃料消耗量大，不經濟；泥漿含水量過低時，泥漿又不易霧化。對含50%黏土的漿料而言，其含水量一般為35%～50%。此外、噴霧干燥工藝要求采用流動性好又無觸變性的濃泥漿。為此，可采用與原科特性相適應的泥漿稀釋劑來解決泥漿性能問題。常用的泥漿稀釋劑有碳酸鈉、單寧酸鈉、腐植酸鈉、木質素磺酸鹽、羧甲基纖維素等。
2、 工作氣體溫度和廢氣溫度。
熱氣進入干燥塔的溫度首先取決于泥漿的組成和性質。要求泥漿中的成分不致因干燥而發生變化，也不能因溫度過高，使干燥速度太快。因?yàn)檫@樣，物料的表面容易形成一層硬殼而內部卻仍然是濕的。硬殼將阻礙霧滴收縮，使內部水分蒸發后留下的空隙無法減少，因而粉料體積密度較低。因此，熱氣進塔時的溫度不能太高。
干燥釉面磚、耐酸磚坯料泥漿的熱氣溫度以450～480℃為宜。不過，進塔熱氣的溫度也不宜偏低，否則達不到好的干燥效果。
排出的廢氣溫度也是噴霧干燥的重要參數，因?yàn)樗苯雨P(guān)系到粉料的水分。在進氣溫度、塔內壓力、離心盤轉速等操作條件基本不變的條件下，排氣溫度升高會導致粉料水分降低。
但進漿量減少時，排氣溫度便提高。經驗證明，調節泥漿流量可以容易地改變排氣溫度。所以，若能將泥漿流量與排風溫度進行自動控制，則能保證粉料水分穩定、干燥塔操作正常。
當粉料的水分維持一定時，排氣的溫度隨著干粉產量的增加而提高的情況如下表所示。
3、 離心盤轉速與噴霧壓力對粉料性能的影響
（1）離心順流法 在泥漿比重及其他操作條件不變的情況下，當離心盤轉速加大時，粉料的粗顆粒含量減少而細粉量則大幅度的增加，使得粉料體積密度下降，成型時容易分層和粘模，壓縮比增大，功率消耗增加。這一情況如下表所示。
一、噴霧干燥過程工序組成
泥漿的噴霧干燥過程主要由如下幾個工序組成：
1、泥漿的制備與輸送
2、熱源的發生與熱氣流的供給
3、霧化與干燥
4、干粉收集與廢氣分離。
它采用以噴霧干燥塔為主體，并附有泵、排風機與收集細粉的旋風分離器等設備構成的機組來完成整個過程(如下圖所示)。
二、噴霧干燥的操作要點及說明
1、泥漿的制備與輸送 操作時，泥漿由泵壓人干燥塔的雰化器中，霧化器將泥漿霧化成細滴，然后被通入干燥塔內的熱空氣（400~500℃）干燥脫水，獲得的仍然含有一定水分的固體顆粒進入干燥塔的底部，從出口處卸出，而帶有微粉及水蒸氣的空氣經旋風分離器收集微粉后從排風機排出。
2、熱源的發生與熱氣流的供給 干燥設備的熱源常為油、煤氣、煤炭燃燒后的熱空氣。因陶瓷泥漿不是熱敏性材料，為提高干燥塔的熱效率，熱氣進入塔內的溫度應可達400～500℃。由于直接燃燒的煙氣溫度高達1000℃以上，所以需混合部分冷氣來降低熱空氣的進塔溫度。
3、霧化與干燥方式及選擇依據
噴霧干燥法依造霧方法可以分為壓力法、氣流法和離心法三種；而每一種依熱空氣和物料流動形式又可分成逆流式與順流式兩大類。
目前陶瓷工業采用較多的是壓力混合流法(霧化器為噴嘴)和離心順流法(霧化器為離心回轉盤)兩種，前者熱能利用率高，噴嘴霧化器的結構簡單，拆換容易，但噴嘴的直徑小，易磨損和堵塞。然而，離心式噴霧盤的結構較復雜，加工要求嚴格，維修困難，但在連續操作時的可靠性高，不易磨損和堵塞。
確定霧化方式時應從干粉質量要求、操作的靈活性、設備維護和加工的要求、成本等方面全面考慮。當壓制尺寸較大、坯體較厚和采用高速壓機壓制時，希望粉料容易排出空氣和填滿裝腔，要求粉料的粒徑稍粗些，顆粒尺寸分布范圍寬些，堆積密度大些。選用壓力霧化易于滿足這些要求。若對粉料的顆粒大小及分布要求不嚴(如用噴霧粉料和泥漿調制成可塑泥料)，則可優先考慮離心噴霧工藝，因?yàn)樵摴に嚨倪m應性強，即使泥漿性能和進漿量發生變化也仍能產生良好的霧化效果。
4、干粉收集與廢氣分離。從廢氣中對細粉回收的效果將直接影響噴霧干燥的經濟指標。陶瓷泥漿噴霧干燥后廢氣溫度高達45~90℃，一般采用旋風分離器作分離設備，而不用袋式過濾器。
三、噴霧干燥的操作條件
影響干粉性能(水分、細度)和干燥效率的主要因素如下：
1、 泥漿性能、濃度和進漿量。
泥漿含水量過高時，燃料消耗量大，不經濟；泥漿含水量過低時，泥漿又不易霧化。對含50%黏土的漿料而言，其含水量一般為35%～50%。此外、噴霧干燥工藝要求采用流動性好又無觸變性的濃泥漿。為此，可采用與原科特性相適應的泥漿稀釋劑來解決泥漿性能問題。常用的泥漿稀釋劑有碳酸鈉、單寧酸鈉、腐植酸鈉、木質素磺酸鹽、羧甲基纖維素等。
2、 工作氣體溫度和廢氣溫度。
熱氣進入干燥塔的溫度首先取決于泥漿的組成和性質。要求泥漿中的成分不致因干燥而發生變化，也不能因溫度過高，使干燥速度太快。因?yàn)檫@樣，物料的表面容易形成一層硬殼而內部卻仍然是濕的。硬殼將阻礙霧滴收縮，使內部水分蒸發后留下的空隙無法減少，因而粉料體積密度較低。因此，熱氣進塔時的溫度不能太高。
排出的廢氣溫度也是噴霧干燥的重要參數，因?yàn)樗苯雨P(guān)系到粉料的水分。在進氣溫度、塔內壓力、離心盤轉速等操作條件基本不變的條件下，排氣溫度升高會導致粉料水分降低。
但進漿量減少時，排氣溫度便提高。經驗證明，調節泥漿流量可以容易地改變排氣溫度。所以，若能將泥漿流量與排風溫度進行自動控制，則能保證粉料水分穩定、干燥塔操作正常。
當粉料的水分維持一定時，排氣的溫度隨著干粉產量的增加而提高的情況如下表所示。
3、 離心盤轉速與噴霧壓力對粉料性能的影響
（1）離心順流法 在泥漿比重及其他操作條件不變的情況下，當離心盤轉速加大時，粉料的粗顆粒含量減少而細粉量則大幅度的增加，使得粉料體積密度下降，成型時容易分層和粘模，壓縮比增大，功率消耗增加。這一情況如下表所示。
離心盤轉速與粉料性能的關系
（2）壓力混合流法(霧化器為噴嘴) 對于采用壓力霧化的干燥器而言，工作壓力是影響噴射高度的主要因素，也關系到干燥塔的高度，因?yàn)椴煌讖絿娮斓膰娚涓叨群土髁烤S壓力增加而增大。一般來說，噴霧壓力愈高則霧滴愈細。
